En 2026, une installation climatiseur Toulouse réussie nécessite une maîtrise parfaite des techniques de montage standard. Que vous envisagiez de faire appel à un installateur certifié RGE Qualit’EnR ou souhaitiez comprendre les étapes essentielles du processus, ce guide détaillé vous accompagne à chaque phase. Nous explorerons le positionnement optimal des unités, le tracé des liaisons frigorifiques, la mise en place des blocs, le tirage au vide, les tests de performance, ainsi que l’importance du respect des distances minimales de raccordement et les principes fondamentaux du cycle thermodynamique pour une installation climatiseur Toulouse conforme aux normes françaises.
Choix Stratégique des Emplacements pour une Installation Climatiseur Toulouse
Le positionnement judicieux des unités intérieure et extérieure constitue la pierre angulaire d’une installation climatiseur Toulouse performante. À Toulouse, où les étés atteignent régulièrement 35-40°C, ces choix déterminent l’efficacité énergétique et la longévité du système.
Positionnement de l’Unité Intérieure
- Hauteur murale : Fixation entre 2,0 et 2,5 mètres du sol pour une diffusion homogène de l’air rafraîchi dans les habitations toulousaines.
- Dégagement supérieur : Minimum 15 cm entre le plafond et l’appareil pour garantir la circulation d’air optimale.
- Zone dégagée : Éviter toute installation directement au-dessus de meubles ou équipements obstruant le flux d’air.
- Accessibilité maintenance : Prévoir un accès aisé pour l’entretien périodique obligatoire des filtres et du système.
Positionnement de l’Unité Extérieure
- Accessibilité technique : L’unité doit rester facilement accessible pour les opérations de maintenance et dépannage par un frigoriste.
- Isolation phonique : Éloigner le groupe extérieur des chambres et espaces de vie pour minimiser les nuisances sonores, particulièrement importantes dans les immeubles toulousains.
- Protection climatique : Installation sous auvent ou avec casquette anti-UV pour protéger l’équipement du soleil intense du Sud-Ouest et des intempéries.
- Conformité réglementaire : Respecter les distances réglementaires des limites de propriété selon le Code civil français et les règlements de copropriété toulousains.
Tracé des Liaisons Frigorifiques : Clé d’une Installation Climatiseur Toulouse Réussie
Le tracé des liaisons frigorifiques représente une étape déterminante de toute installation climatiseur Toulouse. Ce réseau de tubes en cuivre, câbles électriques et tuyau de drainage relie les deux unités du système split.
Procédure Professionnelle en 4 Étapes
- Traçage du parcours : Définir le cheminement optimal, généralement le long des murs ou sous faux-plafond. Marquer précisément le tracé en tenant compte de la longueur et des obstacles à contourner.
- Saignées murales : Réaliser des saignées (profondeur 30-50 mm) avec perforateur-burineur ou rainureuse pour encastrer les liaisons. Dimensions adaptées au diamètre des tubes (¼” et ⅜” pour résidentiel) et au nombre de câbles.
- Pose des liaisons : Installer tubes cuivre pré-isolés (épaisseur isolation 9-13 mm), drain PVC Ø16 mm et câble électrique (3G1,5 mm² ou 3G2,5 mm²). Fixation par colliers tous les 60 cm dans les saignées.
- Étanchéité raccords : Assurer l’herméticity parfaite des raccordements par dudgeonnage (évasement 45°) ou brasure argent-phosphore sous azote pour éviter toute fuite de réfrigérant R-32 ou R-410A.
⚠️ Distance Minimale de 3 Mètres : Impératif Technique
La longueur minimale de liaison de 3 mètres n’est pas arbitraire. Elle garantit que le fluide frigorigène dispose d’un temps de transit suffisant pour atteindre son état thermodynamique optimal avant d’entrer dans le condenseur. Une liaison trop courte empêche le refroidissement adéquat du gaz haute pression (70-80°C à la sortie compresseur), surcharge le compresseur et réduit drastiquement le COP (Coefficient de Performance) du système. À Toulouse, cette distance technique permet également d’éviter les coups de bélier liquide qui endommageraient irrémédiablement le compresseur scroll ou rotatif.
Cycle Frigorifique : Science Derrière l’Installation Climatiseur Toulouse
Comprendre le cycle thermodynamique permet d’appréhender pourquoi une installation climatiseur Toulouse respectant les distances minimales est cruciale.
Principe de Fonctionnement en 4 Phases
Le cycle frigorifique d’un climatiseur split (marques Mitsubishi Electric, Atlantic, Daikin) fonctionne selon ces étapes:
- Compression : Le compresseur aspire le gaz basse pression (5-7 bars) à la sortie de l’évaporateur et le comprime jusqu’à 24-28 bars. Cette compression élève la température du R-32 jusqu’à 70-85°C.
- Condensation : Le gaz surchauffé haute pression traverse le condenseur (unité extérieure) où il cède ses calories à l’air ambiant toulousain, se liquéfiant progressivement à 40-45°C tout en restant sous haute pression.
- Détente : Le fluide liquide haute pression passe par le détendeur thermostatique qui abaisse brutalement sa pression (de 26 à 6 bars). Cette détente provoque une chute de température jusqu’à -10/-15°C et une vaporisation partielle du réfrigérant.
- Évaporation : Le mélange liquide-gazeux basse température traverse l’évaporateur (unité intérieure) où il absorbe les calories de l’air ambiant à 24-28°C, s’évaporant complètement en gaz basse pression qui retourne au compresseur.
| Étape du Cycle | Température (°C) | Pression (bars) | État Physique |
|---|---|---|---|
| Sortie évaporateur | +10°C | 6,5 | Vapeur surchauffée |
| Sortie compresseur | +78°C | 26,0 | Vapeur HP surchauffée |
| Sortie condenseur | +42°C | 25,5 | Liquide sous-refroidi |
| Sortie détendeur | -12°C | 6,2 | Mélange diphasique |
*Données pour R-32 à 35°C extérieur (conditions estivales Toulouse) et 27°C intérieur
Montage des Unités : Précision Essentielle pour Installation Climatiseur Toulouse
Après le tracé des liaisons, l’installation physique des unités requiert rigueur et précision.
Installation de l’Unité Intérieure
- Préparation support : Vérifier la solidité du mur (brique, parpaing, BA13 sur rail) et sa capacité à supporter 8-15 kg selon modèle.
- Fixation plaque murale : Fixer la plaque de support avec chevilles-scellement (Ø10 mm minimum) ou boulons à expansion M8. Utiliser niveau à bulle laser pour horizontalité parfaite (± 1 mm/m).
- Raccordements : Connecter tubes frigorifiques par raccords à dudgeon, drain gravitaire avec pente 1-2%, câble électrique sur bornier. Resserrer écrous avec clé dynamométrique (35-45 Nm selon diamètre).
- Contrôle nivellement : Vérifier l’horizontalité finale avec niveau digital. Toute inclinaison provoque stagnation condensats et fuites dans l’habitation toulousaine.

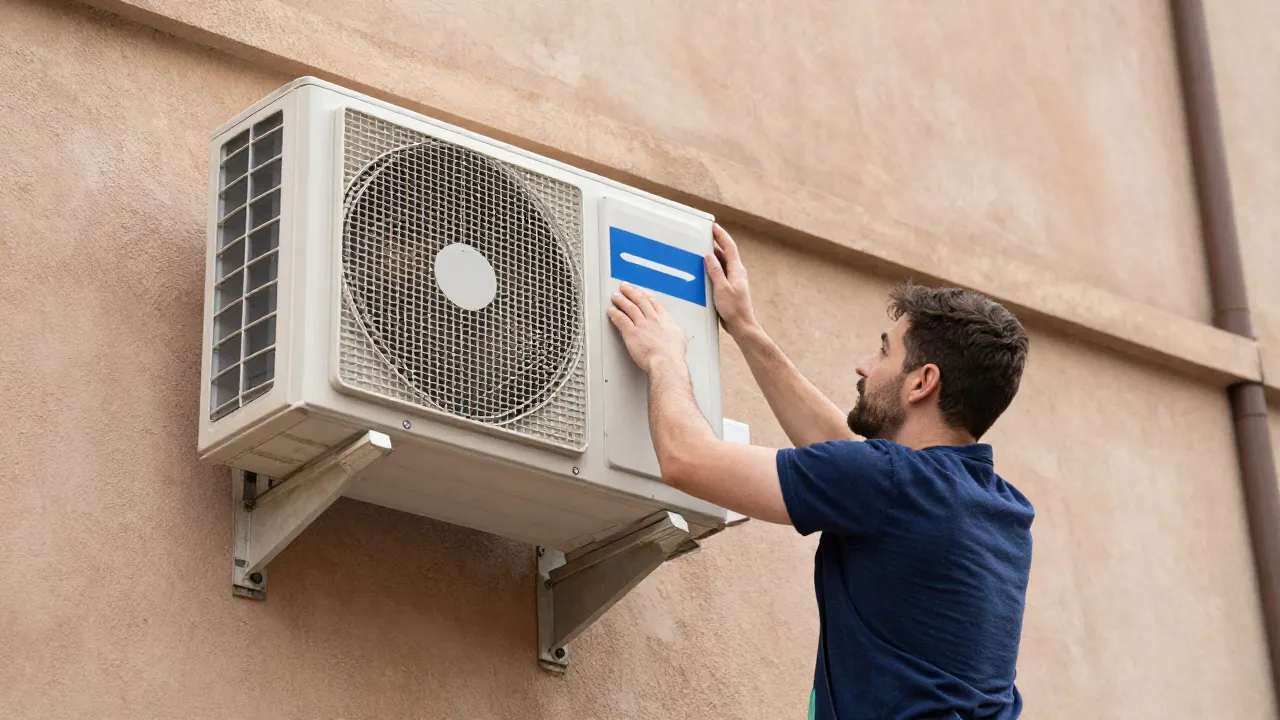

Installation de l’Unité Extérieure
- Support adapté : Choisir consoles murales galvanisées (charge 100 kg) ou plots anti-vibratiles pour pose au sol, conformes au décret n°2020-912.
- Fixation sécurisée : Sceller consoles avec chevilles chimiques M10-M12 (résistance arrachement >800 kg) pour résister au mistral et garantir stabilité sur 15 ans.
- Raccordement circuit : Connecter liaisons frigorigènes, câble alimentation, câble inter-unités. Vérifier absence de courbure excessive (rayon mini 10 cm) et de contraintes mécaniques.
- Test anti-vibrations : S’assurer que l’unité ne vibre ni ne se déplace au démarrage compresseur. Utiliser silentblocs si nécessaire.
Tirage au Vide : Étape Obligatoire Installation Climatiseur Toulouse
Le tirage au vide (ou vide d’air) constitue une phase impérative de toute installation climatiseur Toulouse professionnelle, régie par la norme NF EN 378-2.
Pourquoi Effectuer un Tirage au Vide ?
- Élimination humidité : L’eau résiduelle gèle dans le circuit en hiver toulousain (-5°C occasionnels), formant bouchons de glace et endommageant compresseur et détendeur.
- Purge air et incondensables : L’air contient oxygène (corrosion cuivre), azote (gaz incondensable dégradant le COP de 15-25%) et vapeur d’eau (formation acides + boues).
- Optimisation performances : Un circuit exempt d’air et humidité atteint son COP nominal (3,0-4,5 pour A+++) et consomme selon l’étiquette énergétique européenne.
Procédure de Tirage au Vide Professionnel
- Connexion pompe à vide : Raccorder pompe bi-étagée (vide ultime 10 Pa / 0,1 mbar) sur vanne Schrader du collecteur manométrique. Fermer toutes vannes de service.
- Création du vide : Activer pompe jusqu’à atteindre -1 bar (vacuomètre analogique) ou 500 microns (vacuomètre digital). Durée 20-60 minutes selon longueur liaisons.
- Test d’étanchéité : Isoler circuit (fermer vannes), arrêter pompe, observer manomètre 4 heures minimum. Pression stable = circuit étanche. Remontée pression = fuite à localiser et réparer.
- Finalisation : Après validation étanchéité, ouvrir vannes service unité extérieure pour libérer charge usine de réfrigérant. Circuit prêt pour mise en service.
| Longueur Liaison (m) | Diamètre Tubes (mm) | Durée Vide Minimum (min) |
|---|---|---|
| 3 | 6,35 (¼”) + 9,52 (⅜”) | 20 |
| 5 | 6,35 + 9,52 | 30 |
| 7 | 6,35 + 12,7 (½”) | 40 |
| 10 | 6,35 + 12,7 | 55 |
| 15 | 9,52 + 15,88 (⅝”) | 75 |
*Pompe bi-étagée 120 L/min, vide final 500 microns. Données indicatives, consulter notice fabricant.
Complément de Charge : Calcul Précis Installation Climatiseur Toulouse
Lorsque la longueur de liaison excède la distance standard (généralement 5 mètres), un appoint de fluide frigorigène est nécessaire pour maintenir les performances nominales de l’installation climatiseur inverter.
Méthode de Calcul Professionnel
La quantité d’appoint se calcule selon la formule du fabricant :
$$Q_{appoint} = (L – L_{standard}) \times C_{lineique}$$
Où :
- $$Q_{appoint}$$ = Quantité de réfrigérant à ajouter (grammes)
- $$L$$ = Longueur totale liaison installée (mètres)
- $$L_{standard}$$ = Longueur incluse charge usine (5 m généralement)
- $$C_{lineique}$$ = Coefficient linéique (15-30 g/m selon diamètre)
| Longueur Excédent (m) | Diamètre Liquide | Appoint R-32 (g) |
|---|---|---|
| +2 (soit 7 m total) | 6,35 mm | 30 |
| +5 (soit 10 m total) | 6,35 mm | 75 |
| +10 (soit 15 m total) | 9,52 mm | 200 |
| +15 (soit 20 m total) | 9,52 mm | 300 |
*Coefficients moyens fabricants. Consulter impérativement la notice technique spécifique.
Important : L’appoint s’effectue en phase liquide, unité extérieure à l’arrêt, via la vanne service liquide, pesée précise sur balance réfrigération (±5g). Une surcharge de 10% dégrade le COP de 15% et augmente la pression condenseur (risque sécurité haute pression 42 bars R-32).
Tests et Mise en Service : Validation Installation Climatiseur Toulouse
La phase finale de tests garantit la conformité et les performances de l’installation climatiseur Toulouse.
Contrôles Opérationnels Obligatoires
- Inspection visuelle : Vérifier serrage raccords, absence pincement tubes, fixations solides, câblages corrects selon schéma électrique.
- Mise sous tension : Activer disjoncteur divisionnaire 16A courbe C dédié. Lancer cycle refroidissement, observer démarrage compresseur (délai 3 min temporisation), rotation ventilateurs, absence vibrations anormales.
- Mesures températures : Relever avec thermomètre infrarouge : air soufflé unité intérieure (8-14°C), air repris (24-28°C), écart $$\Delta T$$ = 12-16°C validant le bon fonctionnement. Température condenseur 42-50°C.
- Test évacuation condensats : Vérifier écoulement libre drain (0,5-1 L/h), absence stagnation bac, pente correcte (1-2% mini).
- Relevé pressions : Mesurer au collecteur : BP = 5-7 bars, HP = 24-28 bars (35°C ext.), surchauffe = 8-12K, sous-refroidissement = 3-7K. Valeurs conformes = charge optimale.
- Acoustique : Niveau sonore unité intérieure ≤ 25 dB(A) (silence), unité extérieure ≤ 52 dB(A) à 1 m selon recommandations ADEME.
Paramétrage Intelligent
- Modes exploitation : Configurer modes AUTO, COOL, HEAT, DRY, FAN selon besoins. Mode COOL en priorité été toulousain, HEAT intersaisons.
- Consignes thermiques : Programmer 26°C été (confort économique), 20°C hiver selon RT2012/RE2020. Chaque degré supplémentaire = +7% consommation.
- Programmation horaire : Utiliser timer hebdomadaire : activation 30 min avant retour domicile, coupure nocturne 23h-6h, réduit température absence (économie 20-35%).
- Purification air : Activer filtres plasma/photocatalytiques disponibles sur modèles récents Daikin Ururu Sarara, Atlantic Takao.
Questions Fréquentes : Installation Climatiseur Toulouse
Pourquoi la distance minimale de 3 mètres est-elle obligatoire pour une installation climatiseur Toulouse ?
Cette distance de 3 mètres minimum garantit que le fluide frigorigène dispose d’un temps de transit suffisant pour atteindre son état thermodynamique optimal entre compresseur et condenseur. Une liaison plus courte empêche le refroidissement adéquat du gaz haute pression (70-85°C) sortant du compresseur, surchargeant celui-ci et réduisant le COP de 20-30%. À Toulouse, cette règle technique prévient également les coups de bélier liquide qui détruiraient le compresseur en quelques heures de fonctionnement.
Combien de temps dure le tirage au vide lors d’une installation climatiseur Toulouse professionnelle ?
Pour une installation climatiseur Toulouse standard (liaison 5 mètres), le tirage au vide dure 30-40 minutes avec une pompe bi-étagée 120 L/min. Objectif : atteindre 500 microns (0,5 mbar) au vacuomètre digital. Ce vide profond élimine 100% de l’humidité (qui gèlerait en hiver toulousain) et les gaz incondensables (air, azote) qui dégradent le COP de 15-25%. Un vide insuffisant provoque corrosion cuivre, formation d’acides et panne compresseur sous 2-3 ans.
Quand faut-il ajouter du réfrigérant lors d’une installation climatiseur Toulouse avec longue liaison ?
Un appoint de réfrigérant R-32 ou R-410A est nécessaire lorsque la longueur totale de liaison excède 5 mètres (charge usine standard). Calcul : 15 g/m pour tube ¼”, 20 g/m pour ⅜”, 30 g/m pour ½”. Exemple Toulouse : liaison 10 mètres en 6,35 mm = (10-5) × 15 = 75 g d’appoint. L’ajout s’effectue en phase liquide, pesée précise ±5 g, unité arrêtée. Une surcharge de 10% fait chuter le COP de 15% et risque déclenchement sécurité HP (42 bars R-32).
